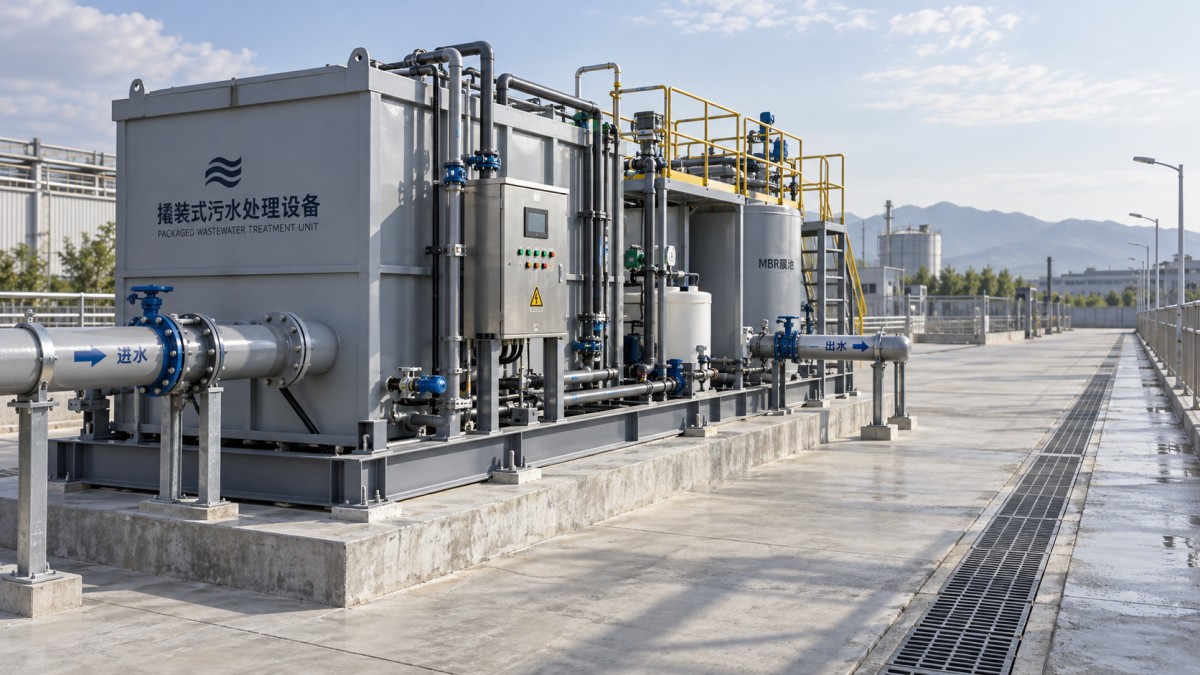

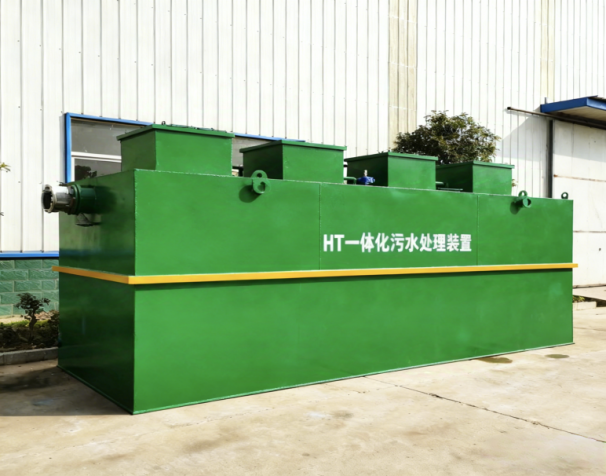

¿Qué preparación del sitio necesita una planta de tratamiento de aguas residuales montada sobre patines?

Una planta de tratamiento de aguas residuales montada sobre patín necesita una base nivelada y diseñada por ingeniería, cotas de tuberías coordinadas, drenaje adecuado, servicios eléctricos y acceso seguro para la entrega y el mantenimiento. El montaje en fábrica reduce el trabajo de instalación, pero no elimina estos requisitos del emplazamiento. Si el patín llega antes de que estén listas la cimentación o las conexiones, el proyecto puede incurrir en gastos de almacenamiento, maniobras de izado adicionales y retrasos en la puesta en servicio.

El punto de partida es el plano de instalación aprobado por el proveedor, no solo la superficie ocupada por el equipo. Confirme las cargas de operación, los puntos de apoyo, los detalles de las conexiones y los espacios libres para el mantenimiento antes de autorizar las obras civiles. Después, compruebe conjuntamente la cimentación, el perfil hidráulico y la ruta de entrega: modificar uno de estos elementos puede afectar a los demás.

Defina las interfaces del equipo antes de verter el hormigón

Un diseño preliminar sirve para reservar espacio, pero no es suficiente para construir. Las distintas configuraciones de tratamiento pueden tener diferentes disposiciones de apoyo, tanques externos, ubicaciones de sopladores y requisitos de izado. Determine qué elementos se suministran montados sobre el patín y cuáles deben construirse o instalarse por separado.

Solicite un paquete coordinado que incluya:

• Dimensiones generales, puntos de apoyo designados, detalles de anclaje y tolerancias de instalación.
• Pesos en vacío, en operación y con el llenado máximo, incluida cualquier condición de prueba hidrostática.
• Diámetros, cotas y orientaciones de las conexiones de entrada, salida, rebose, drenaje y lodos.
• Cuadro de cargas eléctricas, requisitos de alimentación, entradas de cables e interfaces de control.
• Espacios de acceso para abrir paneles, retirar equipos e izar componentes de repuesto.

Asigne responsabilidades para cada interfaz. Por ejemplo, una brida de entrada puede formar parte del suministro del equipo, mientras que el tamiz aguas arriba, la válvula de aislamiento y las tuberías de conexión pueden quedar excluidos. Los elementos sin responsable asignado suelen convertirse en cambios de instalación de última hora.

La base debe soportar las cargas de operación sin deformar el patín

Una losa de hormigón armado es una solución habitual, pero no constituye una especificación universal. La cimentación debe adaptarse a la disposición de los apoyos indicada por el proveedor, a las condiciones del terreno y a los requisitos estructurales locales. No determine el espesor de la losa basándose en el peso de transporte: las aguas residuales, los lodos acumulados y los equipos instalados aumentan la carga durante la operación.

Un ingeniero estructural debe diseñar la cimentación a partir de la distribución real de las cargas. Los rellenos deficientes, los suelos compresibles, las aguas subterráneas o los terrenos en pendiente pueden requerir mejoras del terreno u otro tipo de cimentación. Los asentamientos diferenciales pueden deformar las estructuras, desalinear las tuberías conectadas e interferir con los niveles internos de agua.

Confirme si el patín requiere apoyo continuo, bandas de apoyo o soportes puntuales. Una base que parece plana puede dejar sin apoyo algunos puntos de apoyo designados. Utilice el método de nivelación y relleno con mortero especificado; no improvise soportes debajo de elementos del bastidor que no estén diseñados para soportar la carga.

Las ubicaciones de los anclajes, la resistencia del hormigón y los requisitos de curado deben definirse antes de la entrega. En algunos emplazamientos, las fuerzas del viento, sísmicas o relacionadas con inundaciones pueden determinar el diseño del anclaje. El pavimento circundante puede tener pendiente hacia los desagües, pero la superficie de apoyo del equipo debe mantenerse dentro de la tolerancia de nivel indicada por el proveedor.

Defina el perfil hidráulico antes de fijar la altura de la plataforma

Una discrepancia costosa es que la conexión de entrada terminada quede por encima de la alcantarilla de llegada. Otra es que la salida no disponga de carga hidráulica suficiente para llegar al drenaje receptor. Ambos problemas pueden pasar inadvertidos cuando el plano solo muestra las dimensiones en planta.

Prepare un perfil hidráulico con una referencia topográfica común. Incluya la cota de solera de la alcantarilla de llegada, las unidades de pretratamiento, cualquier estación de bombeo, los niveles de agua del tratamiento, la conexión de salida y el nivel de agua receptor. Compruebe las condiciones de caudal punta y el remanso aguas abajo, no solo el funcionamiento normal en tiempo seco.

Si no es viable el flujo por gravedad, determine la configuración de bombeo antes de la construcción. La capacidad de la bomba debe considerar el caudal requerido y la altura total del sistema, mientras que los controles y el volumen de almacenamiento disponible deben evitar patrones de alimentación inadecuados o desbordamientos sin control. Los equipos de tratamiento biológico pueden no admitir aumentos bruscos del caudal, aunque la tubería de entrada pueda conducirlos.

Sostenga las tuberías externas de forma independiente para que su peso y dilatación térmica no carguen las boquillas del equipo. Cuando sea necesario para el mantenimiento, prevea medios de aislamiento y desmontaje, y resuelva los cruces de tuberías enterradas antes de que la cimentación limite la excavación.

En los proyectos que incluyan un tratamiento ecológico de pulido aguas abajo, la planificación y construcción de humedales artificiales debe coordinarse con la cota de salida de la planta y la asignación de terreno. Un humedal es un elemento de tratamiento independiente que requiere su propia evaluación hidráulica y de rendimiento; no debe considerarse un sustituto implícito del tratamiento requerido ni de la autorización de vertido.

Evite la entrada de aguas pluviales y contenga los drenajes contaminados

Ubique la instalación de modo que la escorrentía no se acumule alrededor de los equipos eléctricos, las puertas de acceso ni las aberturas de los tanques. Evalúe la exposición local a inundaciones y las rutas de drenaje antes de fijar la cota de la plataforma. Elevar el patín puede reducir la exposición a inundaciones, pero también puede modificar los requisitos de bombeo de entrada y el acceso para el mantenimiento.

Separe el drenaje de lluvia limpia de las aguas potencialmente contaminadas procedentes del lavado, los derrames de productos químicos y las fugas del proceso. Las rutas de recogida y eliminación deben cumplir los requisitos de aguas residuales y medioambientales del emplazamiento. No conecte automáticamente la zona del equipo a un desagüe pluvial.

Toda propuesta de retorno al proceso de aguas de lavado o drenaje debe comprobarse en cuanto a capacidad hidráulica y compatibilidad química. Las zonas de almacenamiento o dosificación de productos químicos también pueden requerir contención, superficies compatibles y drenaje controlado. Adapte estas medidas a los productos químicos que se suministren realmente.

Prepare los servicios para la operación, no solo para la primera puesta en tensión

Confirme que la tensión, la frecuencia, las fases, la carga conectada y la demanda de arranque de los motores sean compatibles con el cuadro eléctrico definitivo. Prevea el aislamiento, los dispositivos de protección, la puesta a tierra y el tendido de cables adecuados dentro del diseño eléctrico del emplazamiento. La disponibilidad de energía en un edificio cercano no garantiza que su alimentador pueda soportar la planta de tratamiento.

Mantenga las entradas de cables y los paneles de control protegidos de posibles inundaciones y de la exposición al lavado. Los equipos de exterior deben ser adecuados para el entorno de instalación. Cuando puedan acumularse gases de alcantarillado, determine los requisitos de ventilación y de clasificación de áreas peligrosas mediante una evaluación apropiada del emplazamiento, en lugar de suponer que todas las ubicaciones tienen la misma clasificación.

Los demás servicios dependerán del proceso. Verifique el agua de puesta en servicio, las conexiones de limpieza, el acceso para la entrega de productos químicos y las comunicaciones para alarmas o supervisión remota cuando estén especificadas. Si los cortes de energía pueden provocar desbordamientos de aguas residuales o vertidos inaceptables, defina antes de la puesta en servicio las medidas necesarias de almacenamiento, alimentación de emergencia o parada controlada.

Deje espacio para descargar, operar y sustituir componentes

Compruebe la ruta de entrega desde la entrada del emplazamiento hasta la ubicación definitiva. Son importantes la anchura de las puertas, los obstáculos elevados, el espacio para maniobrar, las pendientes y la capacidad portante del terreno. Una base adecuada para el equipo sirve de poco si el vehículo de entrega o los medios de izado no pueden llegar hasta ella de forma segura.

El plan de izado debe utilizar los puntos designados por el proveedor y el peso de transporte verificado. Confirme con la empresa de izado la zona de instalación de la grúa, los servicios subterráneos y los requisitos de apoyo de los estabilizadores. No dé por sentado que el patín puede arrastrarse o izarse desde cualquier elemento conveniente del bastidor.

Reserve espacio de trabajo adicional a la superficie ocupada por el equipo:

• Espacio para la apertura de puertas y acceso a paneles eléctricos, válvulas, tamices y puntos de muestreo.
• Rutas de extracción para bombas, sopladores, membranas u otros componentes del paquete que requieran mantenimiento.
• Acceso para vehículos de retirada de lodos y entregas de productos químicos sin bloquear las vías de operación.
• Plataformas seguras, iluminación y protección contra caídas cuando sean necesarias para las tareas rutinarias.

Compruebe la exposición al ruido y los olores en las zonas ocupadas cercanas. Cualquier cerramiento añadido para proteger de las condiciones meteorológicas o controlar el ruido debe permitir una ventilación adecuada, la refrigeración de los equipos y el acceso para el mantenimiento.

Establezca un punto de control de preparación del emplazamiento antes del envío

Antes de autorizar el envío, compare el emplazamiento terminado con los planos aprobados. Verifique las cotas de la cimentación y las superficies de apoyo, las posiciones de los anclajes, el estado de fraguado del hormigón, las coordenadas de las conexiones de tuberías y la preparación eléctrica. Las fotografías son útiles, pero se necesitan registros topográficos cuando la alineación o la cota sean críticas.

Distinga entre la preparación para la entrega y la preparación para la puesta en servicio. Puede ser seguro colocar la planta aunque las conexiones del proceso sigan incompletas, siempre que los trabajos pendientes tengan un calendario controlado. La puesta en servicio requiere además inspecciones completadas, pruebas de estanqueidad, comprobaciones de instrumentos, servicios operativos y un procedimiento acordado para introducir las aguas residuales.

Determine adónde se dirigirán las aguas residuales antes de que el tratamiento esté disponible y durante el arranque del proceso. Los sistemas biológicos pueden necesitar un periodo de arranque específico para el proceso; poner los equipos en tensión no demuestra que el tratamiento cumpla los requisitos. Acuerde las responsabilidades de arranque, las disposiciones de muestreo y los criterios de aceptación antes de admitir aguas residuales.
