¿Qué es un «skid» en el tratamiento de aguas residuales?

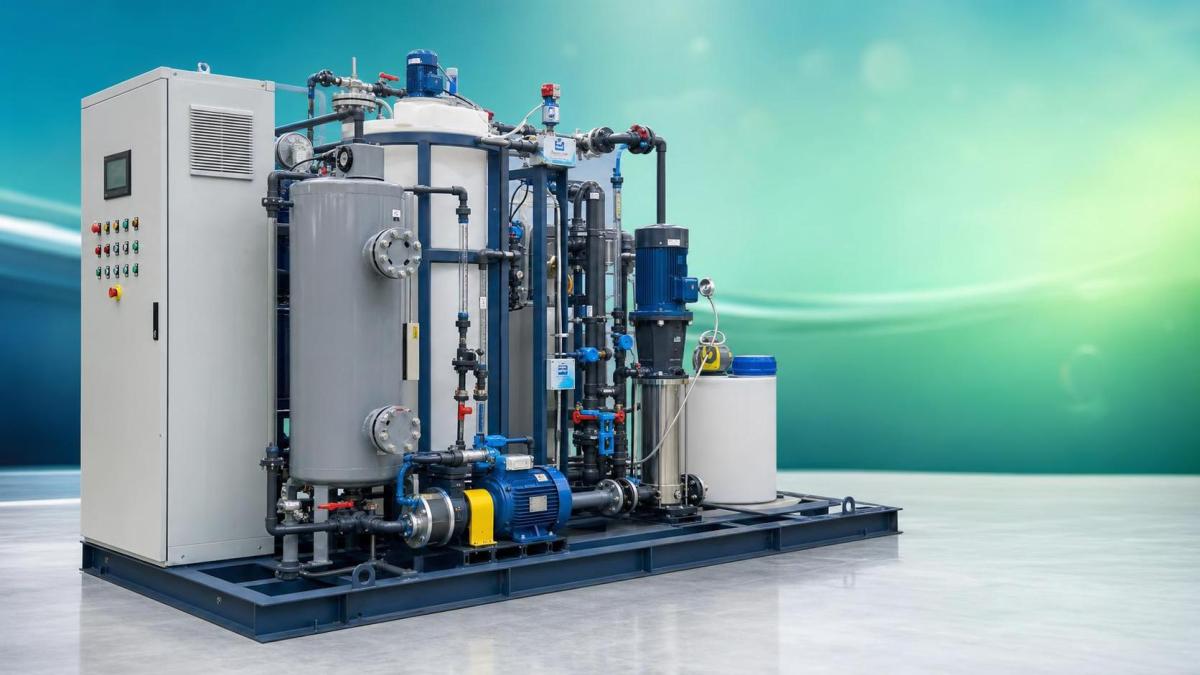

En el tratamiento de aguas residuales, un skid es una unidad de proceso prefabricada construida sobre un bastidor o base de acero, con bombas, tanques, válvulas, instrumentos, tuberías y controles eléctricos ensamblados como un solo paquete antes de llegar al sitio. Esto parece sencillo, pero en la práctica cambia la forma en que una planta se entrega, instala y opera. Para muchos proyectos municipales e industriales, el verdadero valor de un skid no es solo su compacidad. Es el hecho de que una parte de la lógica de tratamiento llega ya integrada, probada y más fácil de conectar con el resto del sistema.

Esta es una pregunta frecuente cuando se compara una planta construida de forma convencional con una solución modular. En una construcción convencional, los componentes individuales se envían por separado y se ensamblan en el sitio. Un skid, en cambio, se parece más a un bloque de tratamiento. Puede encargarse de la dosificación, la desinfección, la filtración, el acondicionamiento de lodos, la preparación de productos químicos, el pretratamiento de membranas o incluso de un pequeño paquete de proceso completo, según la aplicación.

Qué suele incluir un skid

Un skid de tratamiento de aguas residuales no se define por un proceso específico. Se define por la forma en que se integra el proceso en un paquete. Un skid típico puede incluir:

• Equipos mecánicos, como bombas, mezcladores o sopladores
• Tuberías de proceso y válvulas
• Instrumentación para supervisar el caudal, la presión, el pH, el ORP o el nivel
• Paneles eléctricos y controles basados en PLC
• Un bastidor estructural para el transporte y la instalación

Este último punto es más importante de lo que muchos compradores esperan. Un skid no consiste simplemente en colocar equipos juntos. Está dispuesto de modo que pueda izarse, transportarse, conectarse y mantenerse con menos imprevistos. Un buen diseño de skid también tiene en cuenta el espacio libre para el mantenimiento, la seguridad química, el drenaje, el tendido de cables y la posibilidad de que los operadores lleguen realmente a las válvulas y los instrumentos sin convertir las tareas rutinarias en una molestia.

Por qué los sistemas montados sobre skid son habituales en los proyectos modernos de tratamiento

La razón principal es la eficiencia del proyecto. En las ampliaciones de plantas municipales de aguas residuales, las ampliaciones industriales y el tratamiento descentralizado, la presión sobre los plazos suele ser real. Un skid puede fabricarse mientras las obras civiles aún están en curso, lo que acorta el tiempo total de entrega. También reduce el volumen de montaje en campo, lo que normalmente significa menos problemas de interfaz entre los equipos mecánicos, eléctricos y de instrumentación.

También existe una ventaja en el control de calidad. El ensamblaje en fábrica permite una mayor uniformidad que intentar construirlo todo al aire libre y en condiciones cambiantes del sitio. Las pruebas de estanqueidad, las comprobaciones del cableado y la verificación de la lógica de control son más fáciles de gestionar antes del envío. Esto no elimina los trabajos de puesta en marcha, pero tiende a hacer que el arranque sea más predecible.

Para los sitios con una superficie limitada, los skids pueden ser especialmente útiles. Las plantas municipales antiguas, los talleres de procesamiento de alimentos, las instalaciones de acuicultura y los sitios industriales remotos a menudo no disponen de grandes salas de equipos. En esos casos, la integración modular no es una preferencia de diseño; a veces es la única vía práctica.

Dónde encajan los skids en el tratamiento de aguas residuales

Un skid puede aparecer prácticamente en cualquier punto de la línea de tratamiento, pero es más habitual cuando los equipos de proceso deben funcionar como un subsistema estrechamente controlado. Los skids de dosificación química son un ejemplo habitual, especialmente para el ajuste del pH, la eliminación de fósforo y la preparación de coagulantes o desinfectantes. Los paquetes de desinfección son otro ejemplo. Las empresas con experiencia en dióxido de cloro, por ejemplo, suelen integrar la generación, la dosificación y el control de seguridad en sistemas montados sobre skid porque estas funciones requieren una coordinación fiable.

Las etapas de pretratamiento y pulido también son buenas candidatas. Los skids de filtración, los skids de pretratamiento de membranas y las unidades compactas de reutilización se utilizan cada vez más cuando los objetivos de calidad del agua están claros, pero las condiciones de instalación son limitadas. En proyectos pequeños, un skid puede incluso incorporar un paquete integrado de purificación, comoEquipos compactos integrados de tratamiento y purificación de agua montados sobre skid, especialmente cuando el despliegue rápido es más importante que construir desde cero una estructura permanente de gran tamaño.

Pero un skid no siempre es automáticamente la mejor opción

Aquí es donde la experiencia resulta importante. Los equipos montados sobre skid son atractivos, pero no constituyen una respuesta universal. Si el caudal del proceso es muy grande, está altamente personalizado o depende en gran medida de la integración civil específica del sitio, la modularización puede volverse complicada. Las limitaciones de transporte pueden restringir el tamaño de los tanques o las dimensiones de los equipos. El acceso para el mantenimiento también puede verse comprometido si el paquete está diseñado con demasiada densidad.

Otro malentendido habitual es suponer que fabricado en fábrica significa listo para conectar y utilizar. En realidad, todo skid sigue dependiendo de los servicios del sitio, la variabilidad del afluente, las normas locales, la capacidad de los operadores y un plan realista de puesta en marcha. Las aguas residuales rara vez son tan estables como parecen en un folleto. Si la carga del afluente fluctúa bruscamente, o si las aguas residuales contienen componentes que causan ensuciamiento, aceites, fibras o compuestos que generan incrustaciones, el skid debe diseñarse teniendo en cuenta esas condiciones, y no un esquema de proceso genérico.

Qué comprobar antes de elegir un sistema de skid

Una primera pregunta útil no es qué tan compacto es, sino qué problema resuelve este skid. A veces la respuesta es una construcción más rápida. A veces es una manipulación más segura de productos químicos. A veces es una ampliación por fases más sencilla. Una vez aclarado esto, algunas comprobaciones son más importantes que el aspecto exterior:

• Si la base de diseño coincide con las características reales de las aguas residuales, y no con muestras ideales
• Cuánto premontaje y cuántas pruebas en fábrica están incluidos
• Qué conexiones del sitio se requieren para la alimentación eléctrica, el drenaje, la ventilación y la integración del control
• Cómo realizarán los operadores el mantenimiento de las bombas, los instrumentos y las válvulas después de la instalación
• Si el skid puede ampliarse o modificarse en caso de que cambien las normas de vertido

También conviene comprobar quién está detrás de la integración del proceso, y no solo del hardware. En el tratamiento de aguas residuales, el bastidor es la parte visible; el criterio de proceso es la parte más difícil. Un proveedor experimentado normalmente piensa más allá de la fabricación y pregunta por las variaciones del afluente, el suministro de productos químicos, la capacitación de los operadores, la secuencia de arranque y la estabilidad operativa a largo plazo.

Por qué los antecedentes de ingeniería marcan la diferencia

Esta es una de las razones por las que las empresas con una amplia experiencia en ingeniería ambiental suelen abordar los skids de manera diferente a los simples comercializadores de equipos. Shandong Wit Environmental Protection Technology Co., Ltd, por ejemplo, trabaja en los ámbitos del tratamiento de aguas residuales, la generación de dióxido de cloro, la restauración ecológica y proyectos ambientales relacionados, con más de diez años de experiencia en el tratamiento del agua y participación en una amplia variedad de aplicaciones municipales, industriales y de acuicultura. Este tipo de experiencia suele conducir a un conjunto de preguntas más práctico: no solo qué equipos deben montarse, sino también cómo se comportará el skid una vez que entre en un proyecto real, con operadores reales y fluctuaciones reales de la calidad del agua.

Su participación en la colaboración en investigación y la contratación de ingeniería también señala algo que el mercado suele pasar por alto: los equipos modulares siguen necesitando disciplina de proceso. Un skid puede ahorrar tiempo y espacio, pero si la compatibilidad química, el equilibrio hidráulico o la lógica de control se tratan a la ligera, la disposición compacta simplemente concentra los problemas en una superficie menor.

Una forma práctica de entender los skids

Entonces, ¿qué es un skid en el tratamiento de aguas residuales? Lo mejor es entenderlo como un módulo de tratamiento prediseñado que integra una función definida en una unidad transportable e instalable. Su fortaleza es la integración. Su riesgo es la simplificación excesiva cuando los compradores suponen que todos los skids son equivalentes.

Si las características de las aguas residuales se conocen razonablemente, el espacio del sitio es limitado y el proyecto necesita una entrega más rápida con una instalación más ordenada, una solución montada sobre skid suele ser una opción adecuada. Si el proceso es muy variable o las interfaces del sitio aún no están claras, conviene detenerse y revisar la base de diseño antes de comprometerse. En este sector, la decisión no es el skid en sí. Es la correspondencia entre el skid y el trabajo de tratamiento.
