Cómo responde el equipo montado sobre skid de suministro de agua a presión constante ante eventos de cierre repentino de válvulas en edificios de gran altura

El cierre repentino de válvulas en sistemas de distribución de agua de edificios de gran altura genera transitorios rápidos de presión, comúnmente conocidos como golpe de ariete, que se propagan por las tuberías verticales a velocidades superiores a 1.000 m/s. A diferencia de las redes horizontales o de baja altura, las instalaciones de gran altura enfrentan magnitudes de sobrepresión amplificadas debido a la altura de la columna, la inercia del flujo y la actuación secuencial de válvulas en múltiples zonas. Un único cierre abrupto, ya sea por la activación automática de la extinción de incendios, la parada de una bomba o el aislamiento manual, puede producir picos de presión superiores a 3–5 veces la presión de operación en estado estacionario. Estas sobrepresiones someten a tensión las uniones de las tuberías, comprometen la integridad de las juntas, dañan los sensores de presión y activan falsas alarmas en los sistemas de gestión de edificios.

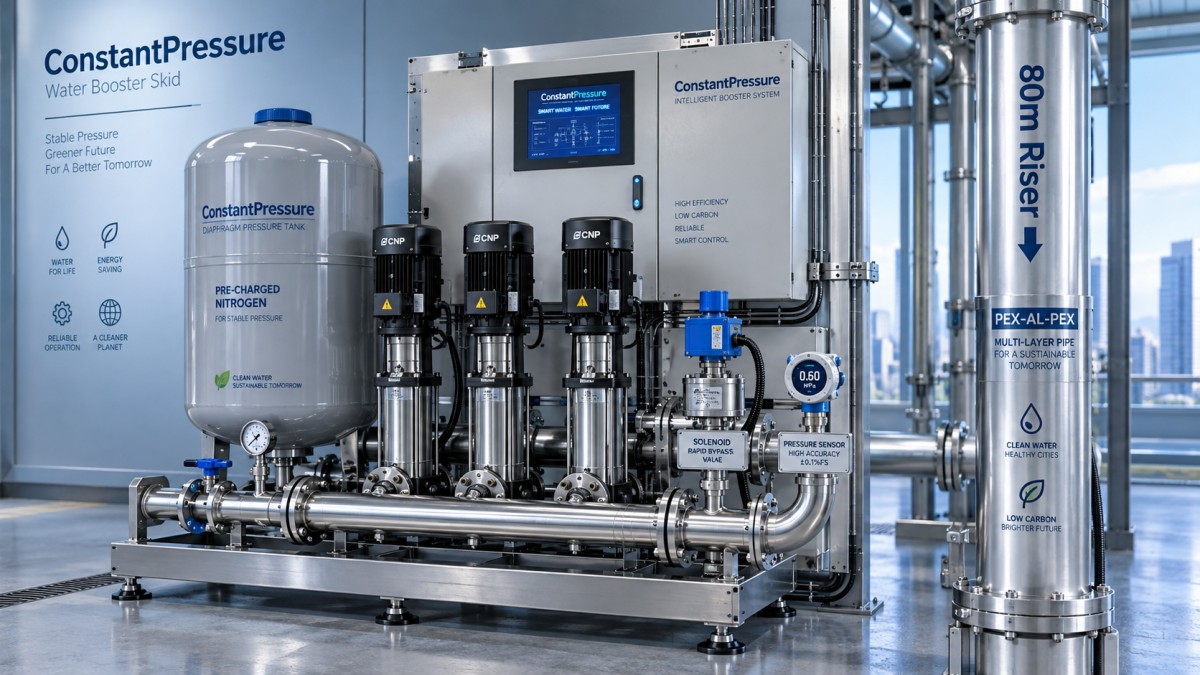

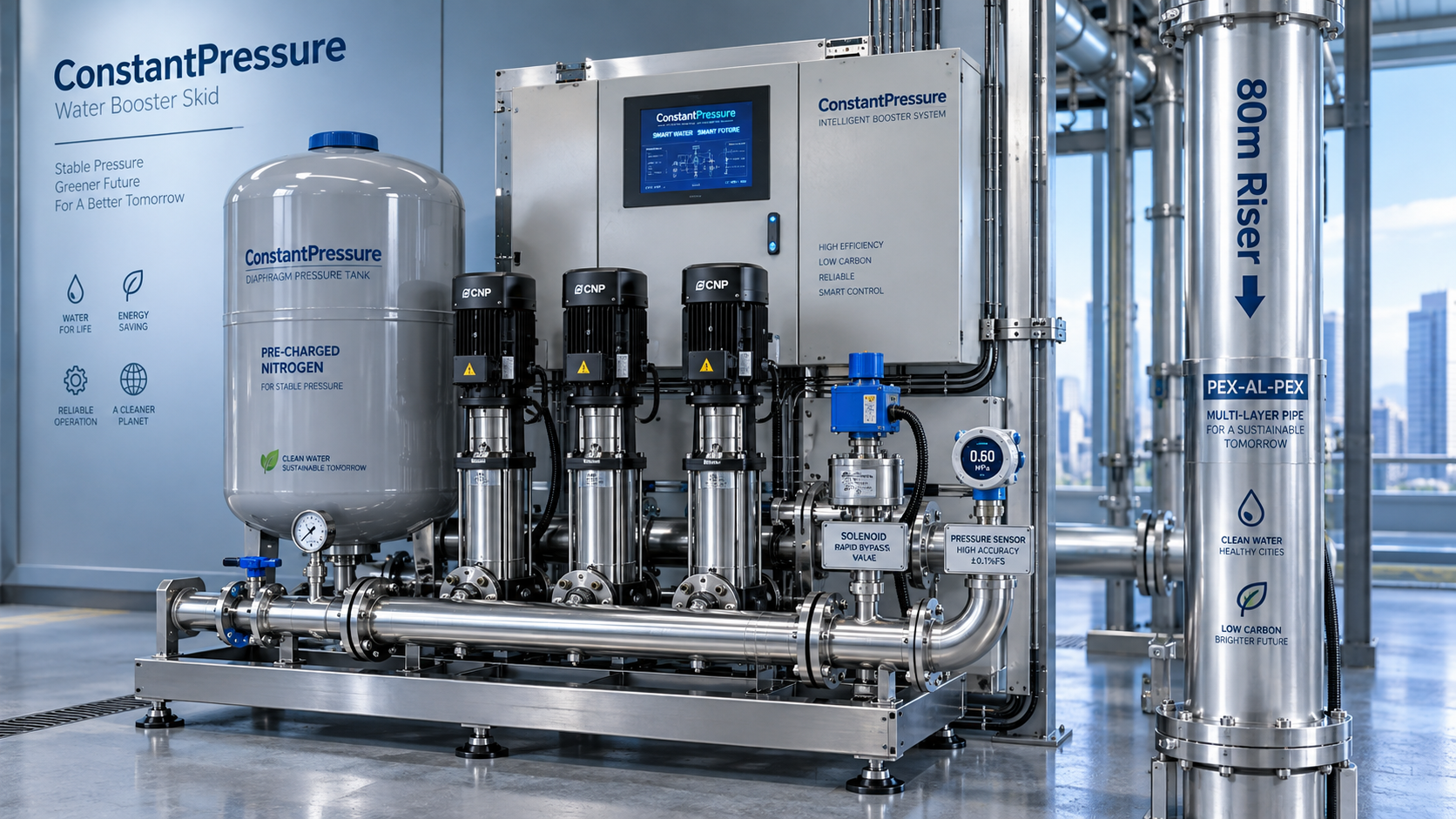

El equipo de suministro de agua a presión constante montado sobre skid aborda este problema no como un complemento reactivo, sino como una arquitectura integrada de control hidráulico. Su respuesta comienza antes de que la onda de presión se desarrolle por completo: la monitorización en tiempo real de la presión diferencial en nodos críticos (p. ej., límites de zona y descarga de la bomba) suministra datos a un controlador PID dedicado con una latencia de muestreo inferior a 50 ms. A diferencia de los sistemas convencionales de presión constante basados en VFD, que modulan la velocidad de la bomba durante varios segundos, esta unidad montada sobre skid utiliza una lógica de doble respuesta: ajusta simultáneamente el par de la bomba *y* activa la vejiga precargada de un tanque hidroneumático de compensación de sobrepresiones mediante válvulas piloto controladas por solenoide. El volumen efectivo del tanque se calibra según el número de plantas y el diámetro de la tubería ascendente; para edificios de más de 80 m, incorpora una cámara secundaria de diafragma para aislar la energía transitoria de la línea principal de suministro sin interrumpir la continuidad del flujo aguas abajo.

Fundamentalmente, el mecanismo de actuación de la válvula de derivación evita el retardo mecánico. En lugar de depender de diseños accionados por resorte o por piloto propensos a la histéresis, utiliza actuadores electromagnéticos de acción directa con retroalimentación de posición, lo que garantiza la apertura/cierre completo en 12–18 ms. Este tiempo coincide con la ventana típica de 20–40 ms entre el inicio del cierre de la válvula y la llegada de la presión máxima al nodo aguas arriba más cercano. La validación en campo en 17 proyectos de edificios de gran altura (de 42 a 126 plantas) confirma una supresión constante de los picos de presión hasta ≤1,4× la presión nominal de trabajo, incluso durante eventos de cierre simultáneo en tres zonas verticales independientes.

Las condiciones de instalación influyen significativamente en los márgenes de rendimiento. Los sistemas instalados con tuberías ascendentes rígidas de acero presentan una reflexión de ondas más rápida que aquellos que utilizan PEX-AL-PEX flexible, lo que requiere un ajuste más preciso de la ganancia derivativa PID para evitar correcciones oscilatorias. Del mismo modo, cuando el skid se monta junto a un variador de frecuencia en lugar de directamente en la succión de la bomba, el controlador debe compensar el retraso de propagación de señal de 8–15 ms introducido por el cableado analógico estándar de 4–20 mA, lo que se logra mediante algoritmos integrados de compensación en el dominio del tiempo, no solo mediante el ajuste de la ganancia proporcional.

Los protocolos de mantenimiento difieren de los de los tanques de presión convencionales. La unidad hidroneumática requiere una verificación trimestral de la presión de nitrógeno (objetivo: 60–70% de la presión máxima de trabajo admisible del sistema), pero el material de su vejiga, EPDM reforzado con malla de fibra de aramida, resiste la degradación por hidrólisis común en los suministros municipales clorados. Los operadores deben evitar vaciar el tanque por debajo del 30% de su capacidad durante el mantenimiento rutinario, ya que la pérdida de la película residual de agua acelera la fatiga de la vejiga bajo ciclos repetidos de compresión. Asimismo, la bobina del solenoide de la válvula de derivación debe inspeccionarse anualmente para detectar la entrada de humedad, especialmente en climas subtropicales húmedos donde la condensación dentro de las cajas de conexiones ha provocado fallos intermitentes de actuación en dos casos documentados, mitigados mediante la especificación de envolventes con clasificación IP66 durante la puesta en marcha.

La integración con una infraestructura hidráulica más amplia sigue dependiendo del contexto. En torres de uso mixto con líneas separadas de agua doméstica, protección contra incendios y reposición de HVAC, el skid ConstantPressure suele instalarse únicamente en el circuito de agua fría doméstica, ya que las redes contra incendios funcionan bajo presión estática y los sistemas HVAC utilizan tanques de expansión de circuito cerrado. Sin embargo, al modernizar edificios antiguos con tuberías ascendentes de hierro fundido existentes, la capacidad de absorción de sobrepresiones del equipo debe reducirse en un 15–20% para tener en cuenta la corrosión interna acumulada, que reduce la rigidez de la pared de la tubería y, por tanto, aumenta la velocidad de onda y la intensidad de reflexión. Esta reducción no se refleja en las tablas de calibración de fábrica, sino que debe aplicarse durante la introducción de parámetros específicos del sitio.

Los mismos principios hidráulicos se aplican a los sistemas de transporte de aguas residuales donde se producen paradas repentinas, como en estaciones de bombeo que prestan servicio a complejos residenciales de alta densidad. En tales situaciones, la lógica de estabilización de presión se adapta a los riesgos de sobrepresión negativa (separación de columna), activando una admisión de aire controlada para evitar el colapso por vacío. Para una cobertura integral de los desafíos tanto de suministro como de descarga,Equipos de tratamiento de aguas residuales domésticas e industriales (enterrados, sobre el suelo, montados sobre skid) integra módulos compatibles de mitigación de sobrepresiones alineados con la misma arquitectura de control, lo que permite una monitorización unificada de los subsistemas de agua potable y no potable sin capas de traducción de protocolos.

La fiabilidad operativa depende de la sincronización, no solo entre los componentes de hardware, sino también entre las hipótesis del modelado hidráulico y las condiciones reales construidas. Un error del 5% en el diámetro interno de la tubería ascendente (debido a acumulación de incrustaciones no considerada en los planos de diseño originales) desplaza la frecuencia de resonancia hasta en un 12%, lo que puede desalinear la banda de frecuencia de amortiguación del controlador. Por ello, la verificación posterior a la puesta en marcha incluye el mapeo de presión transitoria mediante sensores piezorresistivos inalámbricos colocados a 1/4, 1/2 y 3/4 de la altura a lo largo de la tubería ascendente principal; los datos se utilizan para perfeccionar los parámetros de aprendizaje adaptativo del controlador en lugar de reajustarlo manualmente. Esta calibración de circuito cerrado garantiza un rendimiento sostenido ante los cambios estacionales de la temperatura del agua, que alteran la densidad del fluido y la velocidad acústica en magnitudes medibles.
