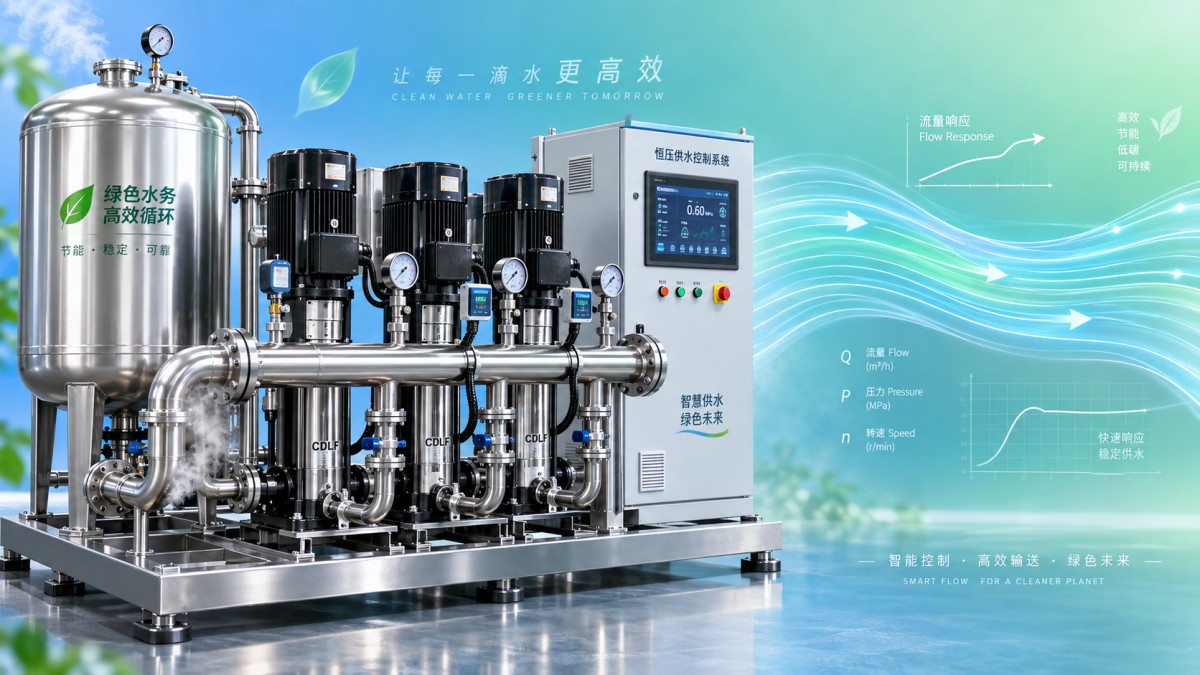

¿Puede el equipo montado sobre skid de suministro de agua a presión constante mantener una salida estable ante ciclos de demanda variables?

Sí, pero solo cuando el sistema está diseñado para responder a cargas dinámicas, no únicamente a puntos de ajuste de presión estáticos. La estabilidad ante demandas variables no está garantizada solo por el montaje sobre skid o la denominación de presión constante. Depende de cuán estrechamente se integren la lógica de control, la secuenciación de bombas, la precisión de los sensores y la inercia hidráulica para perfiles operativos reales, y no para un rendimiento estable en condiciones de laboratorio.

Para los evaluadores técnicos que analizan estos sistemas en la reutilización municipal de agua, el suministro para procesos industriales o la infraestructura de restauración ecológica (p. ej., la dosificación de afluente en humedales construidos), la cuestión crítica no es si la presión *puede* mantenerse en 0,4 MPa ±0,02 MPa con un caudal fijo. Es si el sistema mantiene un suministro uniforme durante variaciones diurnas, arranques de procesos por lotes o cambios estacionales de caudal de entrada, sin sobrepasos, fatiga por ciclos ni desperdicio energético.

Tres condiciones que determinan la estabilidad en condiciones reales

1. La arquitectura de control debe reflejar la dinámica de la demanda, no solo la retroalimentación de presión
Muchas unidades montadas sobre skid se basan en un control PID de un solo lazo con transductores de presión de entrada. Esto funciona para variaciones de caudal de banda estrecha, pero falla cuando la demanda disminuye un 70 % durante la noche (p. ej., redes rurales de reutilización de aguas residuales) o aumenta de forma impredecible (p. ej., ciclos de oxigenación en acuicultura). Una estabilidad comprobada requiere: (a) integración de control anticipativo, utilizando el caudal o la posición de la válvula aguas abajo como entrada anticipada; o (b) lógica adaptativa multietapa que module la velocidad de la bomba, la secuencia de activación y la relación de bypass según los patrones históricos de carga. Los sistemas validados conforme a los ciclos de prueba ISO 5199 o EN 16801 Anexo B, y no solo ANSI/HI 9.6.6, muestran una desviación de presión considerablemente menor durante las fases de aumento/reducción gradual.

2. El diseño hidráulico debe considerar la inercia del sistema
Los paquetes montados sobre skid suelen integrar tuberías, almacenamiento y control en espacios mínimos. Esto es eficiente, pero reduce el volumen de amortiguación e incrementa la sensibilidad a los transitorios. Un tanque de presión de 500 L puede ser suficiente para un grupo de presión municipal de 10 m³/h, pero resulta inadecuado para alimentar puntos de cloración intermitentes aguas abajo de latecnología de preparación de dióxido de cloro tipo W1 (baja presión negativa), donde el caudal debe responder en segundos a los cambios en la demanda de desinfectante. Los evaluadores deben solicitar curvas de respuesta transitoria, no solo especificaciones de presión en estado estable, y verificar si el skid incluye un diseño de supresión de sobrepresiones (p. ej., acumuladores cargados de aire, amortiguadores de pulsaciones ajustados) calibrado para la velocidad de propagación de ondas de la red de tuberías prevista.

3. La ubicación y la redundancia de los sensores son indispensables
Instalar sensores de presión aguas abajo de válvulas de retención o bridas de aislamiento introduce retardo y reduce la precisión de la retroalimentación. En sistemas que manejan contenido variable de sólidos (p. ej., reutilización de efluentes terciarios), la contaminación de los sensores degrada aún más la respuesta. Las instalaciones con resultados comprobados en campo utilizan conjuntos de dos sensores: uno aguas arriba de la regulación final y otro en el nodo crítico de suministro, con lógica automática de validación cruzada. Cuando la deriva del sensor supera ±0,5 % FS durante 30 días, la variación de presión aumenta entre 3 y 5 veces, incluso con un ajuste idéntico del controlador. Solicite trazabilidad de calibración y registros de deriva obtenidos en campo, no solo certificados de calibración de fábrica.

Dónde se pierde la estabilidad (y por qué suele diagnosticarse erróneamente)

La mayoría de los casos de inestabilidad reportados no se deben a un “equipo deficiente”, sino a expectativas no alineadas:

• Suposiciones desalineadas sobre el punto de operación: Especificar según el “caudal máximo continuo” ignora que las bombas operan la mayor parte del tiempo al 30–60 % de su capacidad. En esos puntos, la eficiencia y la resolución de control disminuyen considerablemente, especialmente con VFD de velocidad fija sin compensación de par.
• Calidad de energía insuficientemente especificada: Las caídas de tensión durante la conmutación de red o el cambio a generador provocan pérdida de par en el VFD, lo que ocasiona un colapso momentáneo de la presión, incluso si el PLC indica “normal”. Los sistemas instalados en sitios remotos de restauración ecológica deben incluir capacidad de continuidad operativa conforme a IEEE 1547-2018 Anexo G.
• Fuentes de contrapresión pasadas por alto: En trenes de tratamiento integrados, como los que acoplan skids de suministro de agua con módulos de desinfección o filtración, los retrasos de accionamiento de válvulas o el ensuciamiento de membranas generan picos reactivos de contrapresión. Estos no se capturan en pruebas aisladas del skid, pero dominan la desviación en ciclos reales.

Qué verificar antes de la adquisición

No acepte la “presión constante” como una característica; considérela una afirmación de rendimiento que requiere validación con su perfil de ciclo específico. Solicite:

• Datos de prueba de una validación de sistema completo que coincida con su relación de caudal mínimo/máximo, velocidades de variación y tiempos de mantenimiento;
• Historial de revisiones del firmware del controlador que muestre actualizaciones de la lógica anticiclos o del ajuste de control anticipativo;
• Documentación sobre la configuración de montaje de los sensores y los intervalos de recalibración en condiciones de campo;
• Evidencia de pruebas de integración con cargas comunes aguas abajo (p. ej., bombas dosificadoras, reactores UV o generadores de dióxido de cloro).

La estabilidad ante demanda variable no es una característica predeterminada de los equipos de presión constante montados sobre skid; es el resultado de una ingeniería deliberada y específica para cada aplicación. La diferencia no está en la etiqueta, sino en si el sistema fue ajustado para su ciclo o para el de otra persona.
