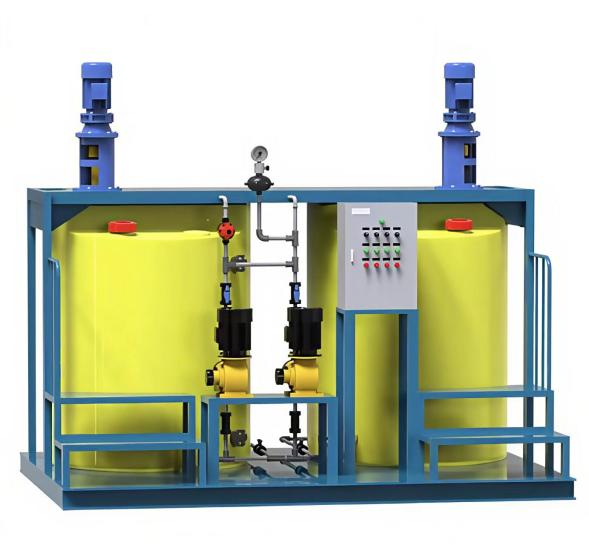

Cómo evaluar a los fabricantes de skids de dosificación química en cuanto a la resistencia a la corrosión

La resistencia a la corrosión debe verificarse a nivel del skid, no aceptarse a partir de una simple etiqueta de material en una hoja de datos. Muchos fabricantes de skids de dosificación química pueden declarar que utilizan acero inoxidable, FRP, PVC, PP o acero al carbono revestido, pero la vida útil real depende de dónde se coloca cada material, de cómo se fabrican las uniones y de si el diseño se ajusta a la concentración química, la temperatura, la carga de ventilación y las condiciones de lavado de la instalación. En aplicaciones de agua y aguas residuales, las fallas más comunes rara vez son espectaculares durante la puesta en marcha. Aparecen posteriormente como ataque en hendiduras alrededor de los elementos de fijación, deterioro del revestimiento en los bastidores, fisuración por tensión en accesorios plásticos, corrosión bajo el aislamiento o las protecciones contra salpicaduras y deterioro prematuro cerca de las bases de las bombas o los puntos de dosificación.

Un primer filtro útil es el método de compatibilidad química del fabricante. Solicite la lógica utilizada para seleccionar los materiales en contacto y sin contacto con el fluido para tanques, bombas, válvulas, tuberías, soportes, cubetos de contención, elementos de fijación, accesorios de instrumentación y prensaestopas. Una evaluación rigurosa debe diferenciar entre exposición continua, salpicaduras intermitentes, exposición a vapores y contacto durante el mantenimiento. El hipoclorito de sodio, las sales férricas, los productos cáusticos, el ácido sulfúrico, el ácido clorhídrico y el dióxido de cloro pueden generar patrones de corrosión diferentes. Un skid que funciona adecuadamente con un álcali diluido puede no ser adecuado para productos químicos oxidantes, aunque el material básico de la tubería parezca similar sobre el papel.

La selección de materiales requiere una revisión específica para cada ubicación

No trate el skid como si fuera una única familia de materiales. Los problemas de corrosión suelen comenzar en las transiciones. Un fabricante puede especificar tuberías de UPVC, pero utilizar soportes metálicos, anclajes galvanizados o elementos de fijación estándar en la misma zona expuesta a salpicaduras. En entornos oxidantes o ricos en cloruros, los componentes de acero inoxidable 304 pueden convertirse en el punto débil, incluso cuando la línea principal del proceso no es metálica. Si se propone acero inoxidable para cualquier pieza en contacto con el fluido, son importantes el grado, el acabado superficial, las prácticas de soldadura y la exposición local a cloruros. En algunas zonas de tratamiento de agua, el acero 316 también puede requerir precaución, especialmente cuando pueden formarse depósitos estancados o vapores concentrados.

Para los sistemas no metálicos, pregunte cómo aborda el fabricante las tensiones, la exposición a los rayos UV, los ciclos de temperatura y la calidad de las uniones. El PVC, CPVC, PP, PVDF, PE, FRP y los componentes revestidos de caucho no fallan de la misma manera. Las uniones cementadas con disolvente, las soldaduras termoplásticas, las conexiones embridadas y los detalles de FRP unidos con adhesivo tienen diferentes puntos de inspección. Es razonable solicitar información sobre el proceso de unión preferido, la base para la cualificación de los operarios y la disposición para las pruebas hidráulicas o de estanqueidad después de la fabricación. Cuando el almacenamiento o la dosificación de productos químicos está conectado a sistemas de alimentación de alta pureza, las secciones de interfaz también pueden requerir una revisión más detallada, especialmente si el proyecto incluyeEquipos industriales de agua pura / ultrapura y el control de la contaminación forma parte del paquete general.

Los detalles del bastidor, la base y la envolvente suelen determinar la durabilidad a largo plazo

La corrosión del skid suele estar provocada por la estructura de soporte y no por la propia línea de dosificación. Los bastidores de acero al carbono pintado pueden ser adecuados en algunas aplicaciones interiores y secas, pero esto depende de la preparación superficial, el sistema de revestimiento, el tratamiento de los bordes, el diseño del drenaje y la probabilidad de niebla química. Si un fabricante ofrece acero revestido, revise el espesor de cada capa del revestimiento, la norma de preparación superficial que utiliza realmente y si los bordes cortados, los orificios de los pernos, las costuras de soldadura y las orejetas de izaje reciben un tratamiento especial. Las repisas horizontales planas, las secciones huecas sin sellar y las bandejas de goteo con un drenaje deficiente crean líquidos estancados y residuos concentrados, lo que acelera las fallas.

En los bastidores de acero inoxidable o FRP, examine la rigidez y el acceso para el mantenimiento, además de la resistencia a la corrosión. Las bases excesivamente flexibles pueden transmitir vibraciones a las bombas dosificadoras, los amortiguadores de pulsaciones y los soportes de instrumentos, aflojando las uniones con el tiempo. La resistencia a la corrosión se reduce cuando el skid requiere trabajos frecuentes porque las válvulas, las columnas de calibración o las lanzas de inyección son difíciles de acceder sin pisar las tuberías o retirar las protecciones. Un buen diseño suele mostrar un tendido planificado, una segregación limpia de los drenajes y espacio suficiente alrededor de las bombas para sustituir los sellos y alrededor de los instrumentos para realizar la calibración.

Los revestimientos y recubrimientos internos merecen el mismo nivel de análisis que los materiales principales

Cuando un fabricante depende de revestimientos, pregunte qué condiciones debe resistir el revestimiento: inmersión, salpicaduras, vapores, intemperie o productos químicos de limpieza periódicos. Las declaraciones genéricas como “revestimiento epoxi” dicen muy poco. La revisión técnica debe abarcar la compatibilidad de la imprimación, el rango de espesor de película seca, las condiciones de curado, las prácticas de reparación de discontinuidades cuando corresponda y si el revestimiento se utiliza sobre acero al carbono debajo de los tanques de productos químicos o únicamente en los elementos estructurales externos. Un diseño sólido minimiza la dependencia de los revestimientos en lugares que probablemente permanecerán húmedos.

Los revestimientos internos de tanques, cubetos o cámaras de dosificación deben evaluarse en cuanto a la terminación de los bordes y la posibilidad de reparación. En aplicaciones agresivas, un revestimiento bien elegido aún puede fallar prematuramente si la geometría del sustrato es deficiente o si no existe un método práctico de inspección después del transporte y la instalación. Cuando un fabricante propone revestimientos de caucho, capas barrera de FRP o componentes especializados de fluoropolímero, solicite el método de inspección utilizado antes del envío y después del montaje en obra.

La calidad de fabricación se refleja en los pequeños detalles

Entre los fabricantes de skids de dosificación química, la disciplina frente a la corrosión suele juzgarse más fácilmente por los detalles de fabricación que por los folletos. Busque un acabado completo de las soldaduras cuando sea necesario, superficies internas lisas en las soldaduras de plástico, una separación uniforme entre soportes, un aislamiento adecuado entre metales diferentes y un montaje de instrumentos que no cree puntos de acumulación involuntaria para las fugas. Las opciones de soporte de bandejas portacables y tubos también son importantes. Los accesorios galvanizados estándar pueden corroerse rápidamente cerca de productos químicos oxidantes, incluso cuando las especificaciones del skid de proceso son adecuadas.

También deben revisarse las disposiciones para el transporte. Si un skid se enviará a larga distancia, se izará varias veces o se almacenará antes de su instalación, la exposición temporal puede dañar los revestimientos, agrietar accesorios frágiles o desalinear los soportes de las tuberías. Pregunte si los componentes plásticos sensibles están arriostrados para el transporte, si las boquillas están tapadas y si el bastidor incluye puntos de izaje adecuados que eviten la torsión. Un diseño resistente a la corrosión que llegue con bordes de revestimiento dañados o uniones roscadas sometidas a tensión puede estar ya comprometido antes de la puesta en servicio.

Las condiciones de operación deben traducirse en escenarios de falla

La evaluación de un fabricante es más sólida cuando el rango operativo se convierte en preguntas específicas sobre la corrosión. Considere los rangos de concentración química, la frecuencia de limpieza, las variaciones de temperatura ambiente, la luz solar directa, la ventilación de la envolvente, los vapores interiores de cloro o ácido, el riesgo de desbordamiento del cubeto y si los operadores enjuagan el skid con agua después del mantenimiento. Si las bombas dosificadoras realizan ciclos frecuentes a bajo caudal, pueden persistir pequeñas fugas alrededor de los accesorios y acumular residuos en los soportes. Si el skid sirve para productos químicos de desinfección, la gestión de los venteos y la selección de materiales alrededor de las rutas de gases de escape requieren una atención especial.

La temperatura suele subestimarse. Un material químicamente compatible a temperatura ambiente puede volverse menos fiable cuando se expone al calentamiento solar, al calentamiento eléctrico de mantenimiento, al suministro de productos químicos calientes o al calor generado por la bomba en secciones con la descarga cerrada. Debe aplicarse una precaución similar a los conjuntos de materiales mixtos, en los que la dilatación térmica diferencial puede someter a carga a las juntas, uniones y derivaciones de instrumentos.

• Revise dónde entra primero el producto químico concentrado en el skid. La conexión de descarga o del tanque diario suele experimentar la mayor exposición local y no debe tratarse igual que las secciones posteriores diluidas.
• Examine por separado los conjuntos de inyección. Las lanzas, las tomas de servicio, los accesorios retráctiles y las disposiciones de contrapresión pueden introducir piezas metálicas en sistemas que, por lo demás, son no metálicos.
• Pregunte cómo se gestionan las líneas de drenaje y enjuague. Las pequeñas líneas auxiliares se especifican con frecuencia con menor rigor y pueden convertirse en los primeros componentes corroídos.

La documentación debe mostrar el razonamiento de ingeniería, no solo los nombres de las piezas

Los documentos útiles del fabricante suelen incluir un plano GA, un P&ID, una lista de materiales por servicio, la especificación del revestimiento o acabado cuando corresponda y límites claros entre el alcance del taller y el alcance en obra. Si el control de la corrosión depende de soportes, anclajes, lechada o ventilación de la envolvente instalados en obra, esto debe indicarse explícitamente. La ambigüedad en este punto genera fallas evitables, porque el skid puede fabricarse correctamente mientras el entorno de instalación lo deteriora.

Un manual de mantenimiento puede revelar si el fabricante ha considerado las condiciones reales de servicio. Busque instrucciones sobre el enjuague después de los derrames, la inspección periódica de elementos de fijación y soportes, las indicaciones de par de apriete para bridas plásticas cuando corresponda, los intervalos de sustitución de elastómeros según el servicio y los límites de almacenamiento de los componentes de repuesto. Una documentación escasa suele correlacionarse con una atención insuficiente a la durabilidad a largo plazo.

También puede ser útil comparar cómo gestiona el fabricante los paquetes de proceso adyacentes. Cuando un proyecto incluye dosificación conectada a pulido, pretratamiento de membranas oEquipos industriales de agua pura / ultrapura, la revisión de la corrosión debe incluir los riesgos de contaminación, el control de tramos muertos y la compatibilidad de materiales a través de los límites de batería, y no únicamente dentro del skid.

Errores comunes de evaluación

Un error frecuente es aceptar “resistente a los productos químicos” como una respuesta completa sin diferenciar la exposición al fluido de la exposición a vapores y a las condiciones de limpieza y mantenimiento. Otro error es centrarse en el material del cabezal de la bomba e ignorar los bastidores, pernos, bandejas de goteo, interruptores de nivel, columnas de calibración y válvulas de muestreo. Un tercer error es comparar a los fabricantes únicamente por el grado nominal del material, cuando un diseño atrapa productos químicos en hendiduras y otro permite que el líquido se evacue limpiamente.

La resistencia a la corrosión también se debilita por los skids excesivamente complejos. Las válvulas adicionales, las uniones roscadas innecesarias, las cubiertas decorativas que bloquean la inspección y las disposiciones con poco espacio aumentan el número de lugares donde pueden acumularse productos químicos y donde el mantenimiento puede dañar los acabados protectores. Las disposiciones más sencillas no son automáticamente mejores, pero la complejidad evitable debe suscitar preguntas.

Los fabricantes más sólidos de skids de dosificación química suelen mostrar coherencia entre la selección de materiales, el método de fabricación, las prácticas de revestimiento, la protección durante el transporte y el acceso para el mantenimiento. Cuando estos elementos se ajustan a las condiciones químicas y del emplazamiento reales, es mucho más probable que el skid permanezca estable en aplicaciones de agua y aguas residuales, en lugar de convertirse en un punto recurrente de reparación por corrosión.
